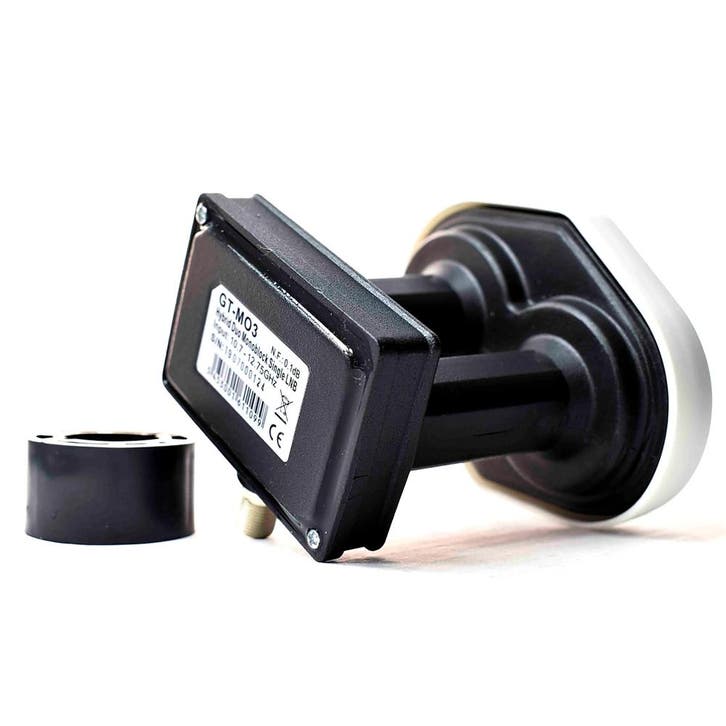

GT-SAT DUO LNB single 60 is geschikt voor ontvangst van Astra 1 en Astra 3 in een 60cm (Triax 64/65). De twee satellietposities op 19.2 en 23.5 graden Oost op 1 tuner te ontvangen via 1 kabel.GT-SAT DUO LNB single 60

geschikt voor gebruik in schotels met diameter van 60 tot en met 65cm

Speciaal voor ontvangst van de Astra 1  (19,2 graden Oost) én de Astra 3 ( 23,5 graden Oost) in één schotel !



• Astra 1 op 19,2 graden Oost
• Astra 3 op 23,5 graden Oost



• Het gemak is dat u één kant en klaar block in uw schotel plaatst dat reeds een ingebouwde DiSEqC switch bevat.
• Slechts één coax kabel per ontvanger naar het monoblock.
• Indien uw ontvanger het DiSEqC protocol ondersteund schakelt deze automatisch onder het zappen naar de juiste satelliet nadat u éénmalig de kanalen van beide satellieten in uw ontvanger heeft ingelezen.



Installatie bij montage aan de Astra 3 hoorn :



Installatie vanaf achter de schotel gezien bij montage aan Astra 1 hoorn  :

• Monteer het monoblock aan het linker LNB, de rechter LNB hangt dan dus vrij;
• Zet de elevatiehoek (hellingshoek van de schotel, Triax heeft een gradenboog aan de zijkant) van de schotel op circa 30 graden en zet deze handvast ;
• Verbind een satfinder met het monoblock en uw ontvanger;
• Richt uw schotel uit op de Astra 1 satelliet, te vinden op 19,2 graden Oost, dit is vanaf het zuidpunt uw schotel 19,2 graden horizontaal naar links bewegen;
• Indien u maximaal signaal krijgt (met bijvoorbeeld een satfinder) op de Astra 1 satelliet, staat ontvangst voor de Astra 3 ook automatisch goed maar dient de Astra 3 LNB nog wél omhoog te kantelen (bijdraaien)
• U kunt fine-tunen door de schotel nog in verticale positie bij te stellen, bij maximaal signaal alles vastzetten;
• Satfinder tussen LNB en ontvanger verwijderen;
• Stel in uw ontvanger in dat u met een DiSEqC switch werkt en de Astra 1 is LNB 1 en de Astra 3 is LNB 2 (per merk van ontvanger kan dit in het menu enigszins anders zijn aangeduid, bij Topfield ontvangers is dit bijvoorbeeld Astra 1 is LNB 1 van 4 en Astra 3 is LNB 2 van 4 volgens DiSEqC 1.0 )
• Bij Fastscan gebruik hoeft u doorgaans niets in het menu aan te passen.



voorbeeld Installatiehandleiding DUO LNB's:

(https://cdn.webshopapp.com/shops/120912/files/316887322/installatiehandleiding-duo-lnb.pdf)
