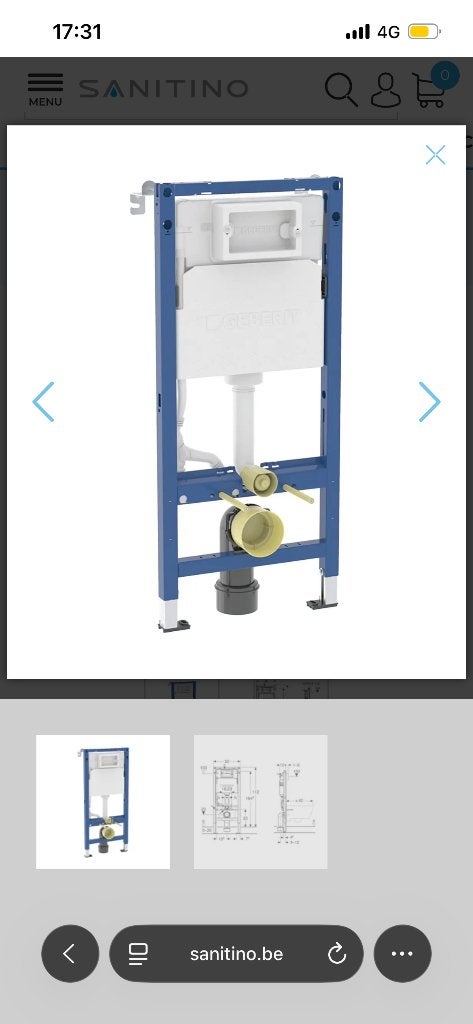

Élément de montage Duofix pour armoire murale avec réservoir intégré Delta 12 cm

• Destiné à
• être
• installé dans un espace partiellement ou entièrement en hauteur pour un mur de traitement solide ou sec pour une épaisseur de sol de 0 à 20 cm pour
• une commande frontale pour une commande avec Geberit Delta plaques de commande pour
• connecter Geberit AquaClean non adapté au bétonnage Propriétés citerne encastrée Geberit Delta 12 cm (UP100), commande

frontale, cadre autoportant avec

• cadre thermolaqué
• pour armoire murale avec dimensions de raccordement selon EN 33 et chevauchement jusqu'à 62 cm
• ,
• position de montage alternative pour les ancrages muraux,
• supports galvanisés, profondeur de la plaque de base, adapté au
• montage dans des profils UW 50 U, l'
• arche de raccordement peut être installée sans outils, réservoir intégré isolé contre la condensation
• pour un rinçage Start/Stop à
• chasse unique ou double (rinçage direct, raccordement d'eau possible à l'arrière ou au centre), dessus avec tuyau

pour la conduite d'alimentation pour le raccordement des toilettes de douche Geberit AquaClean

• avec accessoire pour le raccordement électrique

Informations techniques

Pression du débit : 10-1000 kPa, température maximale de l'eau : 25 °C, volume de chasse, réglage d'usine :

6 et 3 l, grand volume de chasse, plage de réglage : 4/4,5/6/7,5 l,

petit volume de rinçage, plage de réglage :

2 à 4 l, débit calculé :

0,09 l/s, surpression minimale pour le débit nominal : 10 kPa Étendue de la livraison :

• raccord d'eau R 1/2, adapté à MF, avec couvercle de vanne angulaire intégré pour une
• installation grossière dans le kit de raccordement des trous de service pour toilettes, coude de raccordement à 90° Ø 90 mm en
• PE-HD, adaptateur PE-HD Ø 90 mm, Ø 90/110 mm, 2
• vis d'écartement, 2 fixations murales, matériel de montage
