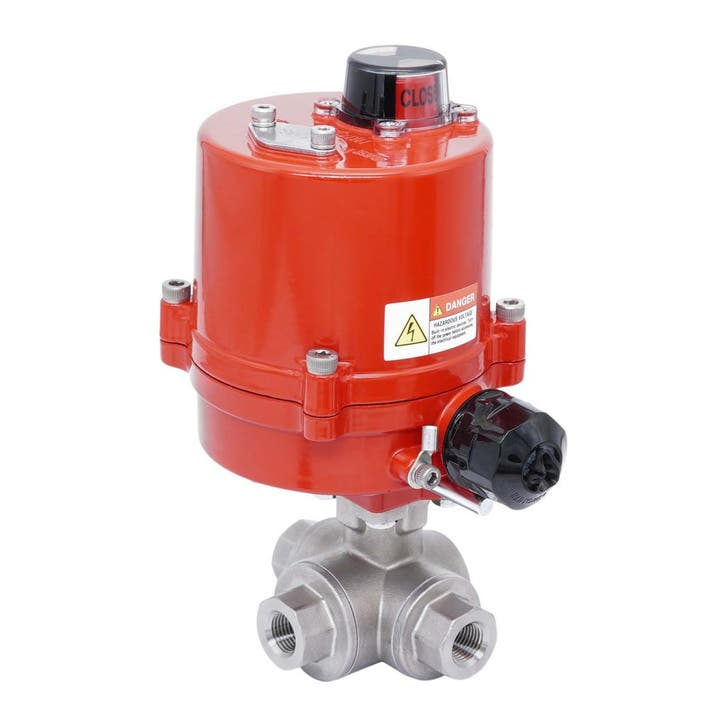

Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille 3 voies TamesonPRO. La vanne possède des raccords filetés G 3/8'' (taraudé femelle, BSPP). Le corps de la vanne est en acier inoxydable avec une bille en acier inoxydable et un joint en PTFE. L'actionneur convient à la fois pour du courant continu 12 volts (DC) et du courant alternatif 12 volts 50/60Hz (AC). Grâce à des interrupteurs sur la carte électronique, l'actionneur peut être réglé pour AC ou DC. Le réglage usine par défaut est le courant continu (DC). L'actionneur dispose d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux fins de course supplémentaires pour le signal de retour de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours.

La vanne a un diamètre d'alésage de 11 mm, avec une valeur Kv de 3.57 m3/h (Cv = 4.1 gpm). Kv exprime le débit d'eau en m3/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 69 bar à 20°C (1000 psi à 68°F). Elle convient pour des températures de -29°C à 150°C (-20°F à 302°F). La vanne est adaptée pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs.
