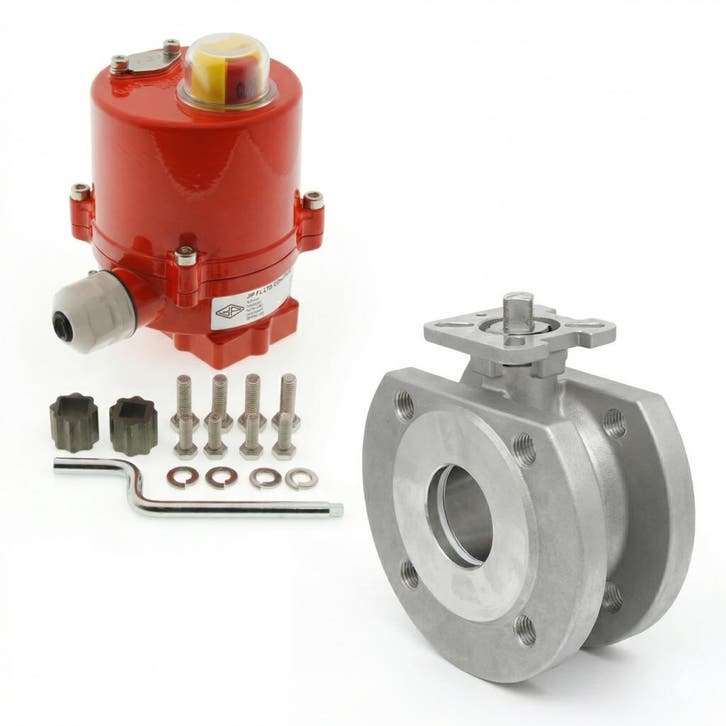

Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille à brides 2 voies 1 pièce TamesonPRO. La vanne dispose de brides DN15 PN40 pour la connexion. Le corps et la bille de la vanne sont en acier inoxydable avec un joint en PTFE. L'actionneur convient à la fois pour du courant continu 24 volts (DC) et du courant alternatif 24 volts 50/60Hz (AC). Grâce à des interrupteurs sur la carte électronique, l'actionneur peut être réglé pour AC ou DC. Le réglage usine par défaut est le courant continu (DC). L'actionneur possède un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux fins de course supplémentaires pour le signal de retour de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours.

La vanne a un diamètre d'alésage de 15 mm, avec une valeur Kv de 21 m3/h (Cv = 24.3 gpm). Kv exprime le débit d'eau en m3/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 40 bar à 20°C (579 psi à 68°F). Elle convient pour des températures de -29°C à 160°C (-20°F à 320°F). La vanne est adaptée à l'eau, à la vapeur, à l'huile, à l'air comprimé, aux carburants, aux solvants et aux fluides agressifs.
