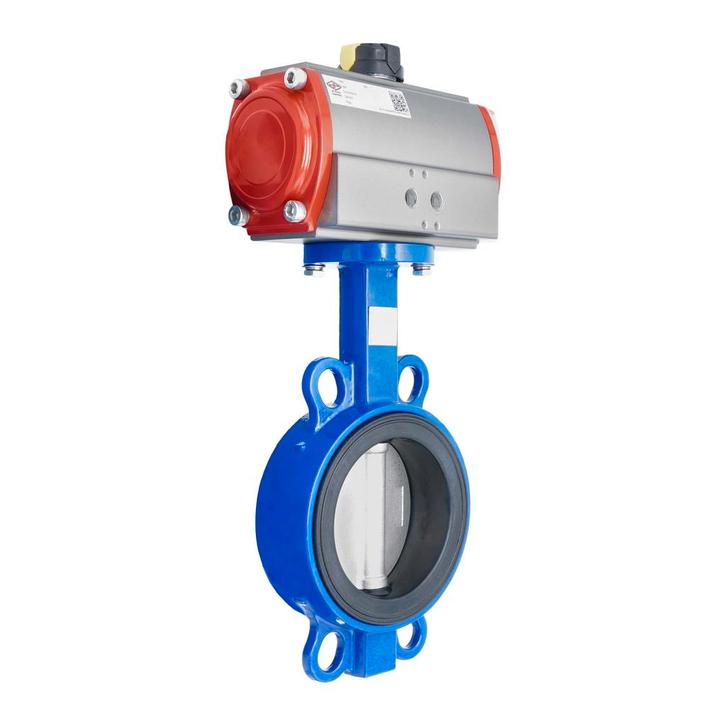

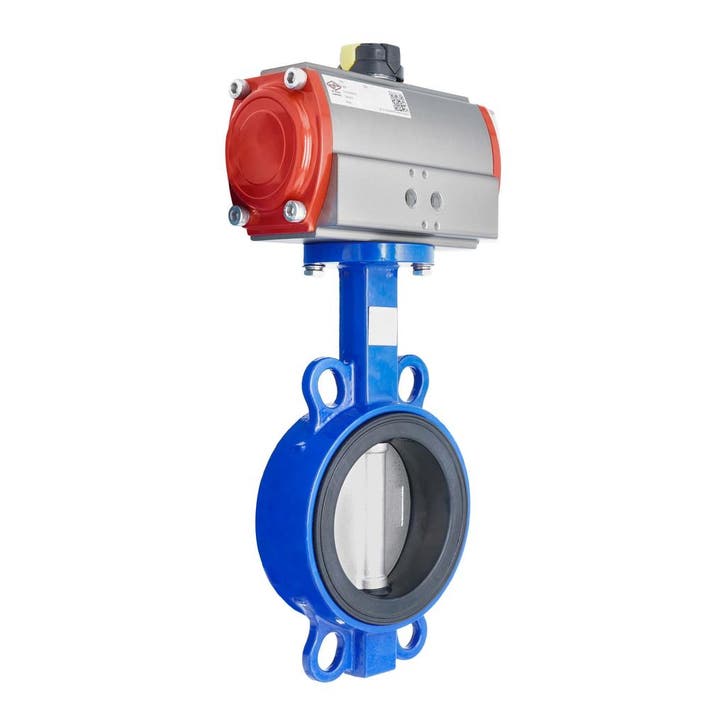

Cette vanne papillon est actionnée pneumatiquement, avec un alésage DN 80 et un raccord de type wafer pour une installation sécurisée dans les systèmes de tuyauterie. Elle est adaptée aux températures moyennes de 5 à 180°C (41 à 356°F), avec une pression maximale des médias de 10 bar (145 psi).

L'actionneur fonctionne dans une plage d'entrée pneumatique de 3 à 8 bar (43–116 psi), délivrant un couple constant de 76,3 Nm à 6 bar (56 lb-ft @ 87 psi). Le corps de la vanne est en fonte durable avec un disque en acier inoxydable et un joint FKM, ce qui le rend adapté aux applications liquides et gazeuses.

L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon double effet avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les électrovannes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne papillon (BFLW-80-10-BBC), l'actionneur (V3JKR/PR05D) et les accessoires de montage.
