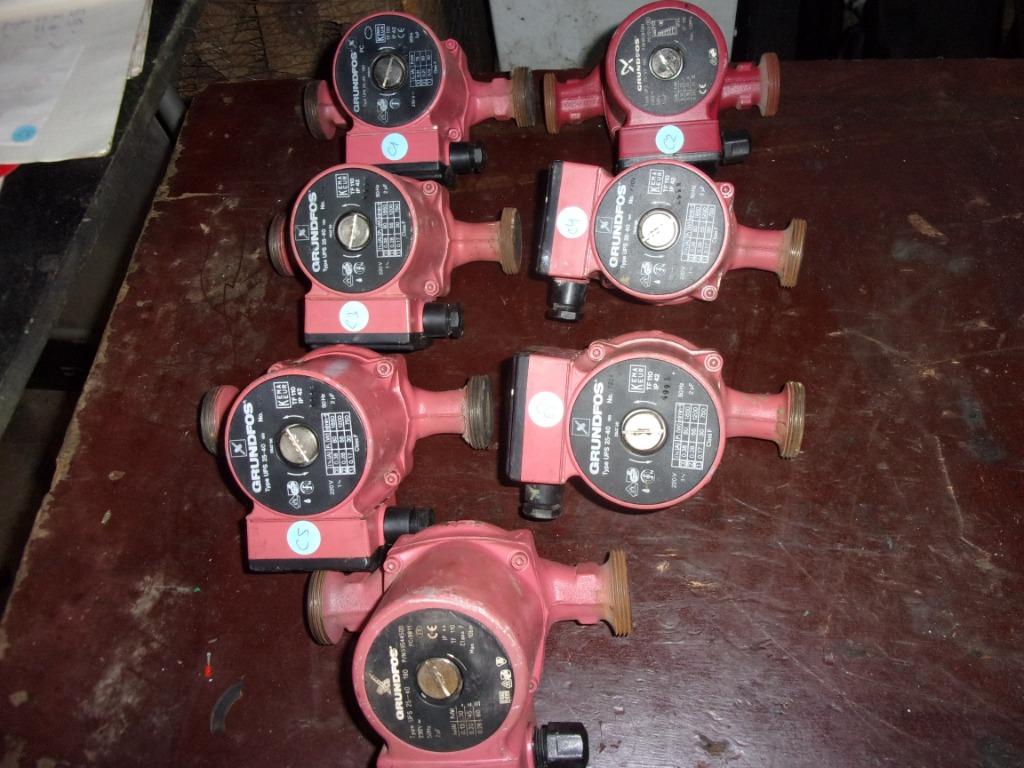

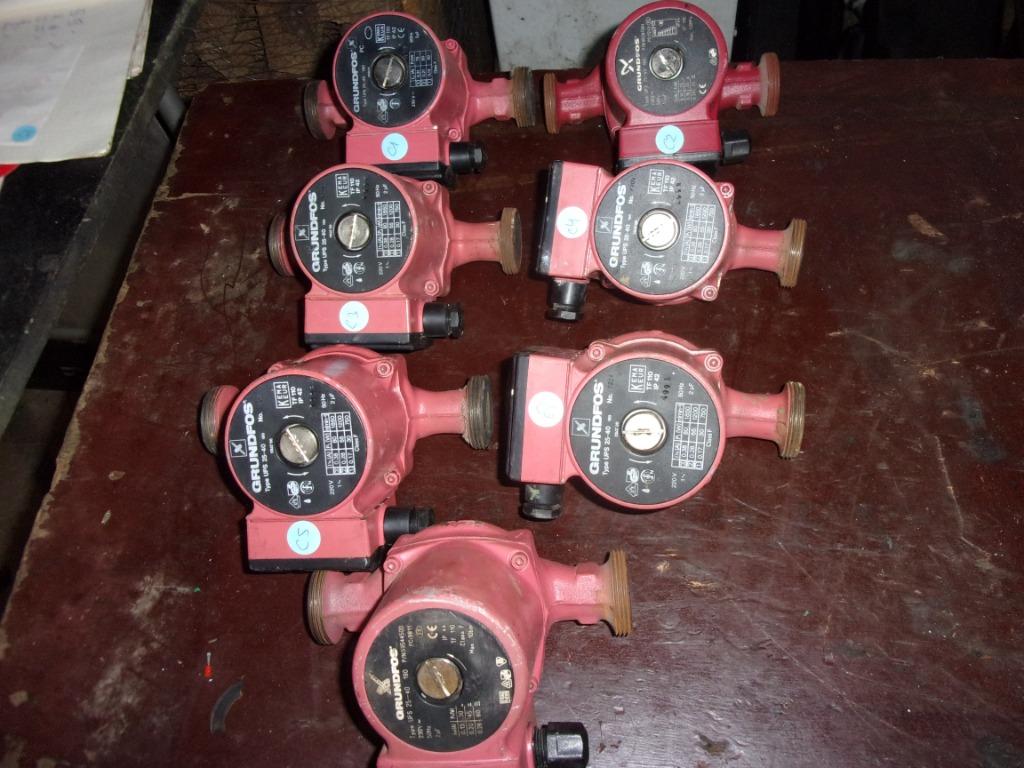

circulateur chauffage grundfos /wilo et divers marques

av divers circulateurs modéle et marque suivant liste ci après

c1 grundfos alpha plus 25-40-entre axe 180  6/4 =80€ électronique
c3 compatible ups 25-60 entre axe 180  6/4 neuf = 180€ garanti 2a
c4 compatible ups 32-60 entre axe 180  2"  neuf = 200€ garanti 2a
c5 compatible ups 25-40 entre axe 180  6/4 neuf = 160€ garanti
c6 grunphos ups 25/4 entre axe 180 6/4=80€
c7 grunphos ups 25/4 entre axe 180 6/4=80€
c8 grunphos ups 25/5-3 entre axe 180 6/4=80€
c9 grunphos ups 25/40 entre axe 180 6/4=90€ neuf
c10r rs-6 circulateur entre axe 130mm neuf 4/4= 180€
c11 moteur seul ups 25-40 entre axe 180    6/4 =25€
c12
c13
c14 wilo pico 25/1-4 entre axe 180  6/4=150€

c15 evosta2 40-70 entre axe 180 6/4= 180€ neuf garanti 2a
équivalent ups 25-60

c16 star 25/6a entre axe 180 6/4 électronique débit constant ou vitesse constante  =180€ neuf garanti 2a
équivalent ups 25-60

c16/2 star 25/6a entre axe 180 6/4 électronique débit constant ou vitesse constante  =180€ neuf  garanti 2a
équivalent ups 25-60

c17 wilo pico 30/1-6 électronique entre axe 180  2"=100€
c18 wilo pico 30/1-6 électronique entre axe 180  2"=100€
c19 grondfos alpha 25-40 électronique entre axe 180  6/4 =200€
c20 ups 25-40 électronique entre axe 180  6/4 =100€
c21 compatible ups 25/80  entraxe 180 6/4 neuf =250€ garanti 2a
c22 compatible ups 32/80 entraxe 180  2" neuf = 250€ garanti 2a
c23 compatible ups 25/80 entraxe 180 2" neuf =250€ garanti 2a
c24 compatible ups 32/40 entraxe 180 2" neuf =250€ garanti 2a
c25 wilo yonos pico 25/1-6 entraxe 180 6/4 neuf=120€ garanti 2a

remarque : quand vous avez un 25/40   25/60 ou tout autre modèle  peu importe la marque du moment que vous mettez l'équivalent il n'y a aucun problème et ce aussi bien avec entraxe 120/130/180 .
Si vous achetez un modèle un peu plus puissant que l'original aucun soucis car tous on la vitesse variable qui permet d'ajuster le débit et la hauteur manométrique .
Les chiffres 30/40/60/80 donne la hauteur manométrique de la pompe,donc la perte de charge que la pompe peut vaincre au niveau des conduites (circuit hydraulique).
wilo ou grunphos ou tout autre marque la signification du modèle est la même .



dn20 =3/4      20 diamètre intérieure /27mm diamètre extérieure
dn25 =1"        26 diamètre intérieure /32mm diamètre extérieure
dn32 =1"1/4   33 diamètre intérieure /42mm diamètre extérieure
dn40 =1"1/2   40 diamètre intérieure /49mm diamètre extérieure
dn50 =2"        50 diamètre intérieure /60mm diamètre extérieure

attention 25/40 ne veux pas dire que le diamètre du filet de la pompe fait 32mm ,c'est le diamètre nominal du corps de pompe et pas du filet de la pompe ,(passage)
Pour savoir si on parle d'une pompe en 6/4 ou 2", il faut mesurer le diamètre du filet de la pompe et comparer avec la mesure en pouces sur la liste ci avant .
Donc une pompe ou le filet fait 60mm extérieure sera une pompe en 2" .
Ensuite il faut mesurer la longueur du corps de pompe soit 120/130/180mm.
Les anciens circulateurs avaient des entraxes parfois supèrieure a 180mm , les anciens circulateurs storck en autre ,dans ce cas il faut modifier la conduite .

Pour calculer la puissance d’un circulateur de chauffage, il faut prendre en compte les éléments suivants :

• Le débit d’eau : il est exprimé en litres par minute (l/min). Il est calculé en fonction de la surface du logement donc de la puissance de la chaudière et du type de chauffage.
• La hauteur manométrique : elle est exprimée en mètres de colonne d’eau (mCE). Elle est calculée en fonction de la longueur et de la configuration du circuit de chauffage.
• la hauteur manométrique n'est pas la hauteur a laquel le circulateur est capable de pousser mais la pression que le circulateur est capable de vaincre au niveau de la perte de charge dans le circuit hydraulique ,c'est ce qui correspond au chiffre  30/40/60/80 .
• lorsque vous avez du chauffage par le sol la perte de charge est souvent plus importante et la pompe doit donc être plus puissante,pour les anciennes installation on est souvent sur du 25/40 ou 25/60 rarement plus .
• la perte de charge d'une installation est fonction de la section des conduites et de leur longueur mais également du type de radiateurs ou corps de chauffe .
• la perte de charge est donc le frein que la circulation de l'eau doit vaincre pour circuler dans les conduites et corps de chauffe.
