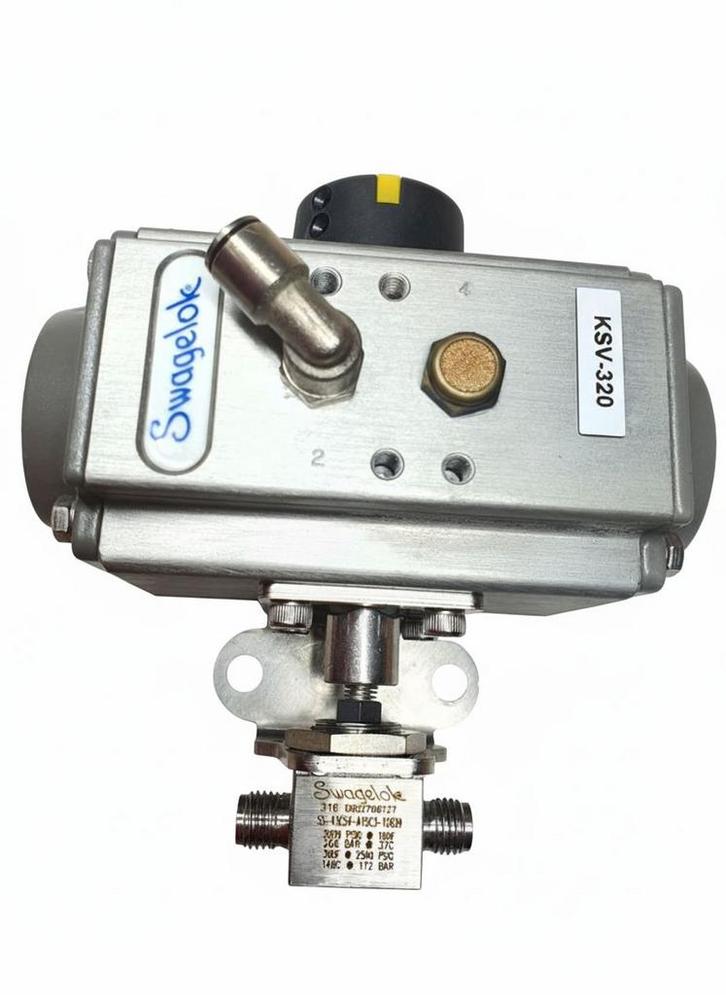

Swagelok SC00015-3U Pneumatische Actuator

Beschrijving:
Dit is een Swagelok AT-serie pneumatische kwartslagactuator met veerretour (fail-safe) functionaliteit. Hij is ontworpen voor het automatiseren van kwartslagkleppen zoals kogel- of vlinderkleppen. De actuator zet perslucht om in roterende beweging, met een intern veermechanisme dat de klep automatisch terugbrengt naar een vooraf gedefinieerde veilige positie in geval van luchttoevoeruitval.

De unit voldoet aan de EN ISO 5211 montagenormen, waardoor hij compatibel is met een breed scala aan industriële kleppen. Hij is gebouwd voor betrouwbare werking in zware industriële omgevingen en explosiegevaarlijke zones.

Belangrijkste kenmerken:
- Fail-safe werking met veerretour
De klep keert automatisch terug naar een vooraf gedefinieerde veilige positie (open of gesloten) als de luchttoevoer wegvalt. Dit beschermt apparatuur, processen en personeel bij stroom- of luchtuitval.

- Betrouwbare pneumatische kwartslagbediening
Gebruikt perslucht om een soepele, gecontroleerde draaibeweging van 90° te genereren voor kogel- en vlinderkleppen, wat zorgt voor een consistente klepstand en herhaalbare prestaties.

- Hoog koppel in een compacte behuizing
Levert tot 6 Nm koppel in een compacte aluminium behuizing, waardoor het ideaal is voor krappe installaties zonder in te leveren op bedieningskracht.

- Snelle en efficiënte respons
Pneumatische bediening maakt een snelle klepbediening mogelijk in vergelijking met handmatige of elektrische alternatieven, wat de processnelheid en de betrouwbaarheid van de automatisering verbetert.

- Standaard ISO 5211-montage
Het ontwerp voor directe montage vereenvoudigt de installatie, elimineert koppelingen of beugels en garandeert compatibiliteit met een breed scala aan kwartslagkleppen.

- Ontworpen voor zware en gevaarlijke omgevingen
Gecertificeerd voor ATEX-explosiegevaarlijke atmosferen en geschikt voor temperaturen van -40°C tot +80°C, waardoor het geschikt is voor veeleisende industriële en buitentoepassingen.

- Weinig onderhoud, lange levensduur
Een eenvoudig mechanisch ontwerp met robuuste interne componenten vermindert slijtage, stilstand en onderhoudskosten op de lange termijn.

- Duidelijke visuele positie-indicatie
De geïntegreerde positie-indicator aan de bovenzijde maakt snelle visuele bevestiging van de klepstatus mogelijk, wat de veiligheid en het bedieningsgemak verbetert.

- Industriële veiligheid en betrouwbaarheid
Voldoet aan de SIL 3-norm (IEC 61508) waardoor de klep geschikt is voor kritische veiligheidsfuncties zoals noodstopsystemen.

- Kosteneffectieve automatiseringsupgrade
Biedt een duurzame, faalveilige automatiseringsoplossing zonder de complexiteit en hogere kosten van elektrische actuatoren, met een uitstekende prijs-kwaliteitverhouding gedurende de gehele levensduur.

Specificaties:
- Merk: Swagelok
- Serie: AT-serie
- Type: Pneumatische kwartslagactuator
- Bediening: Veerretour (veer sluiten / veer openen)
- Draaihoek: 90° (kwartslag)
- Uitgangskoppel:
- Minimum: 4 Nm
- Maximum: 6 Nm
- Bedrijfsdruk:
- Max: 8 bar
- Luchtaansluiting: G 1/8"
- Montagenorm: EN ISO 5211
- Omgevingstemperatuurbereik: -40°C tot +80°C
- ATEX-classificatie: II 2GD c T95°C / T.F. ATX09 AT
- Veiligheidsintegriteitsniveau: IEC 61508 - SIL 3
- Fabrikant: Air Torque S.p.A. (Italië)

Typische toepassingen:
Geautomatiseerde kogel- en vlinderkleppen
Olie- en gassystemen
Chemische en petrochemische installaties
Procesbesturing Instrumentatie
Water- en afvalwaterzuivering
Farmaceutische en voedingsmiddelenverwerkingsapparatuur
Gevaarlijke en explosieve omgevingen (ATEX-zones)
Noodstopsystemen (ESD) die een fail-safe werking vereisen

Swagelok MS-A15-3-DIN-klep:
- Model-/onderdeelnummer: SS-43GS4-A15C3-12639
- Serienummer: 0002706727
- Materiaal: Roestvrij staal 316
- Drukbereik:
3000 PSIG bij 100 °F (206 bar bij 37 °C)
2500 PSIG bij 300 °F (172 bar bij 148 °C)
- Aansluitingen: Inlaat/uitlaat met schroefdraad (zichtbaar)
- Type: Hogedruknaaldklep, geschikt voor nauwkeurige debietregeling
- Belangrijkste kenmerk: Hogedruk, corrosiebestendige klep met een nominale druk tot 3000 PSIG, betrouwbaar voor geautomatiseerde of handmatige bediening in industriële toepassingen systemen.
