Détails du produit
Fonctionnement des quatre fonctions :
Position 1 : Le vérin, que vous avez équipé d'une butée mécanique, se rétracte automatiquement jusqu'à appuyer sur le bouton poussoir de la vanne, la faisant passer en position neutre 0.
Position 2 : Le cylindre s'éteint rapidement (différentiel), l'huile du côté tige est ajoutée au côté inférieur.
Position 3 : Le cylindre coulisse avec le débit de la pompe et la puissance maximale.
Position 0 : Position neutre (convient au système à centre ouvert)
Comprend

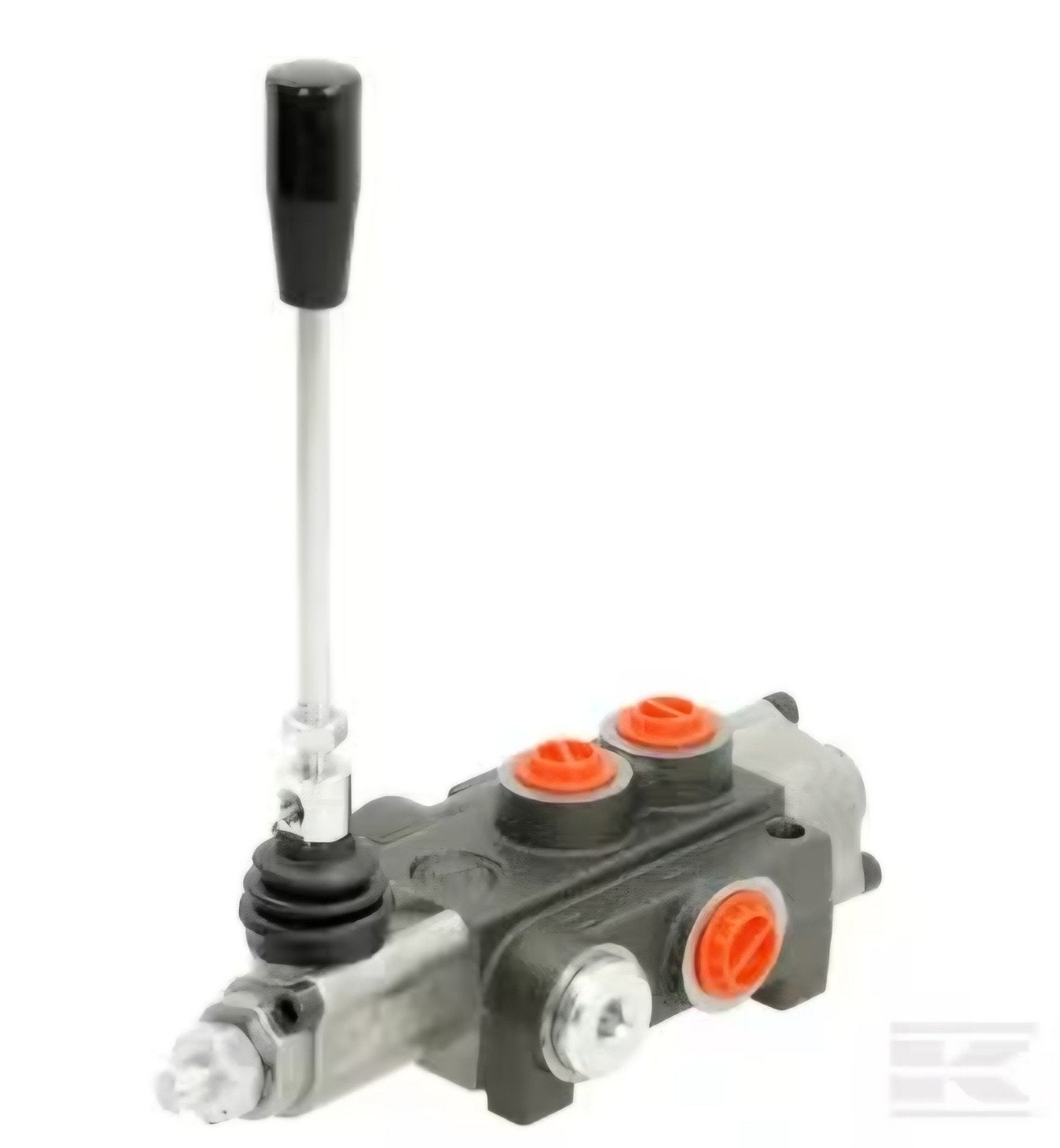

Vanne avec bouton poussoir
Levier de control
La butée/support sur le cylindre n'est pas un article standard, vous devrez fabriquer cette pièce vous-même
Nombre de positions
3
Nombre d'orifices
5
Type
Vanne à fermeture auto
Matériau du boîtier
Fonte
Pression de service maximale
315 bar
Débit
50 l/min
Type de raccord
Filetage
Type de raccord - mâle/femelle
Femelle
Type de filetage du raccord
BSP
Diamètre de filetage du raccord
1/2 Inch
Connexion 2, type
Filetage
Raccord 2, diamètre du filetage
3/8 Inch
Température de service min.
-40 °C
Température de service max.
60 °C
Matériau d'étanchéité
Caoutchouc nitrile [NBR]
Longueur totale
236,3 mm
Hauteur totale
92 mm
Longueur de boîtier
100 mm
Largeur de boîtier
79,5 mm
Hauteur du boîtier
87 mm
Longueur du manche
147 mm
