• Capacité nominale 1000 l/h
• Capacité nominale 24 000 l/jour
• Taux de récupération jusqu'à 75 %
• TDS de l'eau d'alimentation 3000 ppm
• Membranes (quantité/type) 4/40×40
• Pression d'entrée de l'eau d'alimentation 2–4 bar
• Pression de service 8–12 bar
• Pression maximale 14 bar
• Débit d'alimentation (mode de fonctionnement) 1300–1500 l/h
• Débit de rinçage (rinçage direct) 4200 l/h
• Consommation d'eau pour le rinçage direct 70 l
• Température de l'eau d'alimentation 5–30 °C
• Accès en ligne Non
• Alimentation électrique 1 × 220–230 V
• Fréquence 50 Hz
• Puissance nominale 1,9 kW
• Dimensions du système (H × L × P) 1490 × 700 × 580 mm
• Poids du système 110 kg
• Débit de perméat* 20 l/min
• Débit de concentrat* 6,7 l/min
• Débit de recirculation* 32 l/min
• Pression de service* 10,9 bar

*Les données reposent sur des conditions de fonctionnement du système incluant une température d'eau d'alimentation de 25 °C, une salinité de 1 500 ppm, l'utilisation de la membrane XLE PRO-4040 et un taux de conversion (récupération) de 75 %. Les performances de votre système peuvent différer de ces valeurs en fonction de ces paramètres, de la composition chimique de l'eau et d'autres facteurs.

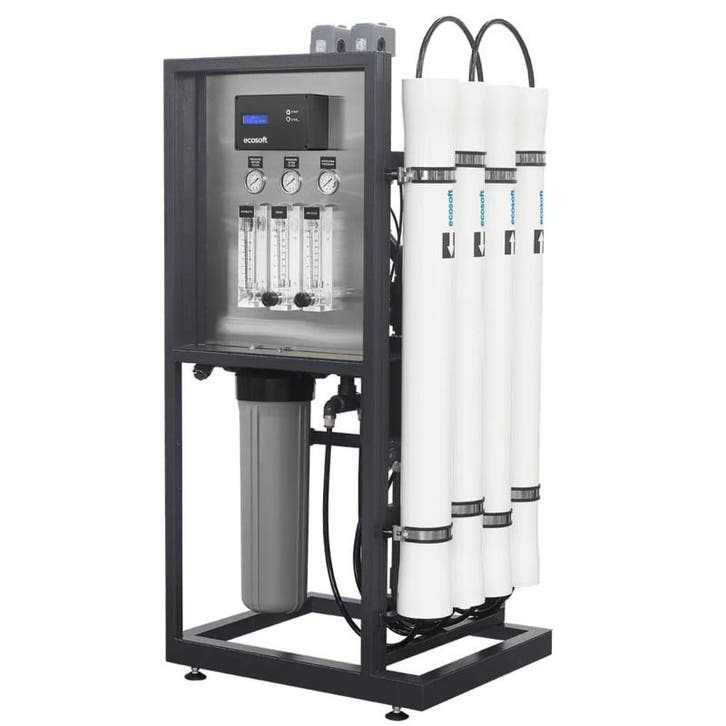

Le modèle MO24000TP5 est le plus prisé pour la production à petite échelle. Ce système fournit jusqu'à 24 000 litres d'eau purifiée par jour. Grâce à des options pratiques et préconfigurées telles que le rinçage au perméat et les dispositifs de mélange, il convient à pratiquement toutes les applications de traitement de l'eau, même lorsque l'eau d'alimentation présente une composition complexe. Sa conception et la fiabilité de ses composants permettent un fonctionnement continu 24 h/24 et 7 j/7. Sa structure à châssis ouvert garantit un accès rapide pour la maintenance, tandis que le contrôleur OC5000 permet une personnalisation complète selon les applications et les conditions spécifiques. Le rinçage au perméat prolonge la durée de vie des membranes jusqu'à 30 % et réduit considérablement la charge imposée aux préfiltres. Le dispositif de mélange permet d'associer l'eau traitée à de l'eau provenant de n'importe quel point du système de purification ou même d'une source d'eau alternative. Grâce à sa conception optimisée et à sa marge de capacité, ce modèle constitue une solution idéale pour la purification de l'eau dans les hôtels, les serres et les élevages. Le MO24000TP5 représente également un choix fiable pour les entreprises de taille moyenne, telles que les brasseries et les fabricants de produits chimiques ménagers, de cosmétiques ou de produits d'entretien automobile.

Composants du système

• Pompe : Grundfos® CM 3-14, haute efficacité énergétique (IE4, A+), faibles niveaux de bruit et de vibrations, AISI 304 – 1 unité
• Boîtiers de membrane : 300 psi – 4 unités
• Armoire électrique et contrôleur : Ecosoft OC5000
• Sonde de conductivité (perméat) : oui
• Préfiltre à sédiments : BB20 – 1 unité
• Filtre à sédiments : PP soufflé à l'état fondu (melt-blown) 4,5 × 20, 5 µm – 1 unité
• Châssis : acier thermolaqué – 1 unité
• Électrovanne d'entrée : Danfoss – 1 unité
• Électrovanne de rinçage (direct) : Danfoss – 1 unité
• Interrupteur à flotteur : 1 unité
• Pressostat (après filtre à sédiments) : réglable
• Pressostat (ligne de perméat) : réglable
• Débitmètre à flotteur (perméat) : 5–35 l/min, non réglable
• Débitmètre à flotteur (concentrat) : 5–35 l/min, réglable
• Recyclage du perméat : 10–50 l/min, réglable
• Manomètre d'entrée (avant filtre à sédiments) : 10 bars
• Manomètre (après filtre à sédiments) : 10 bars
• Manomètre de pression de service : 16 bars
• Raccordement eau d'alimentation : G 1
• Raccordement perméat : G 1
• Raccordement concentrat : G 1
• Raccordements pompe doseuse : G ½
• Raccordements kit de rinçage au perméat : G 1
• Raccordements kit de mélange d'eau brute : G

Options

• 4 membranes Filmtec™ XLE-4040 / LCLE-4040 ou Ecosoft ELP-4040.

Exigences relatives à l'eau d'alimentation

• TDS (matières dissoutes totales) max. de l'eau d'alimentation : 3000 ppm
• Dureté (sans antitartre) : 150 ppm CaCO
• Dureté (avec antitartre) : 15 000 ppm CaCO
• Silice : 20 mg/L SiO
• Chlore résiduel : 0,1 mg/L
• Demande chimique en oxygène (DCO) : 5 mg/L O
• Fer : 0,1 mg/L
• Manganèse : 0,05 mg/L
• Sulfure d'hydrogène : aucun
• Chlorures : 500 mg/L

Ces limites peuvent être dépassées en cas d'utilisation d'antitartre, de désoxygénants ou d'autres traitements chimiques préalables à l'osmose inverse.

Contrôleur OC5000

Le contrôleur OC5000 est conçu pour la commande automatique ou manuelle de l'unité d'osmose inverse et assure :

• le démarrage/arrêt automatique de l'équipement en fonction de signaux ;
• l'arrêt d'urgence de l'équipement déclenché par des capteurs de marche à sec ou une surpression des modules ;
• l'arrêt de l'équipement via un signal d'arrêt externe.

Applications

• Chaudières à vapeur
• Circuits de chauffage et de refroidissement
• Brasseries et production de boissons
• Élevages (bétail et volaille)
• Verreries
• Blanchisseries et stations de lavage automobile
